Περιγραφή

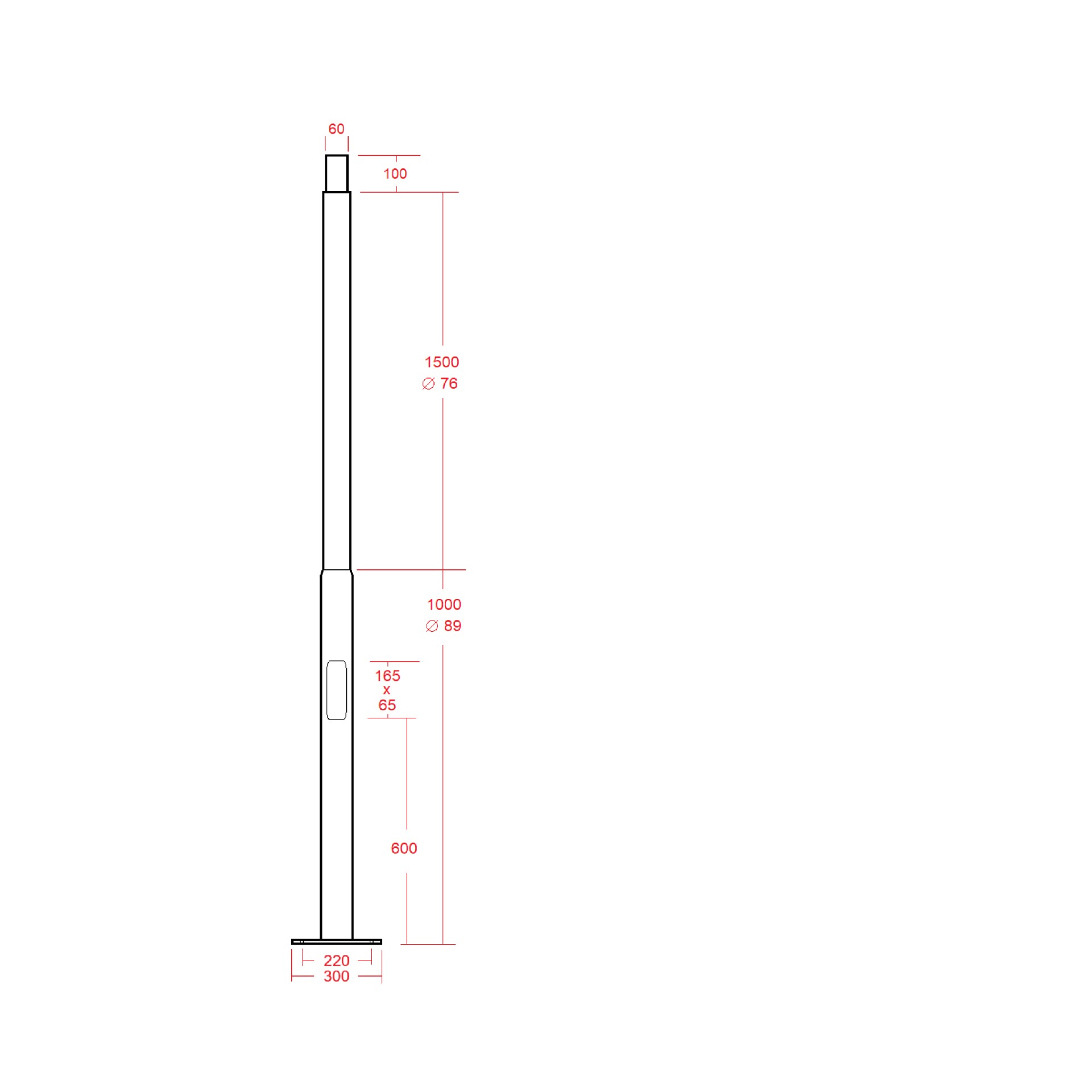

Μεταλλικός Ιστός Φωτισμού 2,5 m Τηλεσκοπικός (ΕΛΟΤ 40-05)

Μεταλλικός ιστός φωτισμού ύψους 2,5 m, κυκλικής διατομής και τηλεσκοπικής διάταξης, κατασκευασμένος σύμφωνα με το πρότυπο ΕΛΟΤ 40-05.

Κατασκευή Κορμού

Ο κορμός αποτελείται από δύο τμήματα:

• Τμήμα 1: Σιδηροσωλήνας Ø 89 mm, πάχους 3 mm, μήκους 1000 mm

• Τμήμα 2: Σιδηροσωλήνας Ø 76 mm, πάχους 3 mm, μήκους 1000 mm

Η σύνδεση των δύο τμημάτων επιτυγχάνεται με κατάλληλη διαμόρφωση μέσω πιεστικού μηχανήματος, ώστε η μεγαλύτερη διάμετρος να δέχεται εφαρμοστά το άκρο της μικρότερης, με βάθος εισχώρησης 100 mm.

Βάση Στήριξης

Ο ιστός εδράζεται σε χαλύβδινη τετραγωνική πλάκα:

• Διαστάσεις: 250 x 250 mm

• Πάχος: 10 mm

• Κεντρική οπή: Ø 80 mm (διέλευση καλωδίων)

• 4 οπές στερέωσης: Ø 22 mm για μπουλόνια Ø 16 mm

Θυρίδα Επισκέψεως

Σε ύψος 600 mm υπάρχει θυρίδα 65 x 165 mm για τοποθέτηση ακροκιβωτίου και βίδας γείωσης.
Η θυρίδα κλείνει με μεταλλική θύρα ίδιου πάχους, στερεωμένη με ανοξείδωτες βίδες, χωρίς προεξοχή από τον κορμό.

Κορυφή Ιστού

Στην κορυφή υπάρχει κατάλληλη υποδοχή για:

• Φωτιστικό κορυφής ή

• Βραχίονα φωτιστικού

Συγκολλήσεις

Οι συγκολλήσεις εκτελούνται από πιστοποιημένους τεχνίτες με μηχανές MIG-MAG τελευταίας τεχνολογίας και είναι:

• Ευθύγραμμες και στεγανές

• Με πλήρη διείσδυση υλικού ≥ 80%

Αντιδιαβρωτική Προστασία

Μετά την κατασκευή ακολουθούν:

1. Οπτικός, λειτουργικός και διαστασιολογικός έλεγχος

2. Απόξεση, λείανση και καθαρισμός

3. Γαλβάνισμα εν θερμώ σύμφωνα με EN ISO 1461

   • Ελάχιστο μέσο πάχος ψευδαργύρου: 70 μm (500 g/m²)

4. Ηλεκτροστατική βαφή με πολυεστερική πούδρα, ανθεκτική στις καιρικές συνθήκες

Υλικά

• Χάλυβας: S235 (St 37-2)

Πιστοποιήσεις

• ISO 9001:2015

• CE

• EN ISO 1461

• ISO 9606-1

• EN 10204 / 3.1

Η διαδικασία κατασκευής και τα χρησιμοποιούμενα υλικά ελέγχονται συνεχώς σύμφωνα με το σύστημα ποιότητας ISO 9001:2015.
